TVS
Tehnički podaci
Pogon | |
---|---|
Standardno | 2 x 11 kW eletromotor |
Po želji | 2 x 7.5 kW eletromotor |
Listovi tračnih pila | |
Duljina | 4.67 m |
Šitrina | 32-38 mm |
Materijal kotača pile | Lijevani čelik |
Promjer kotača pile | 600 mm |
Mogućnosti piljenja | |
Najmanje promjer trupca | 100 mm |
Najveći promjer trupca | 400 mm |
Najmanja duljina trupca | 900 mm |
Najveća duljina trupca | 3600 mm |
Najmanje širina piljenja | 70 mm |
Najveća širina piljenja | 250 mm |
Oprema stroja | |
Standardna | Dvije rezne glave Hydrauličko napinjanje pila LubeMizer vodeno podmazivanje Ručno podešavanje visine piljenja |
Po želji | Lasersko označavanje linije piljenja Setworks računalo Električnčno podešavanje visine piljenja Set dodatnih rolica |
Oprema postolja | |
Standardno | "V" forma ulaznih/izlaznih stolova |
Po želji | Nazubljeni lančanik za ulaz/izlaz trupaca |

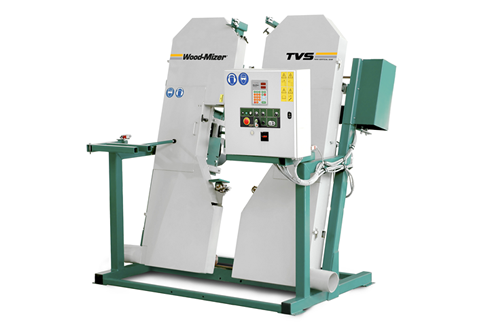

ODSTRANJUJE BOČNE STRANE TRUPACA, ČETVRTAKA I PILJENICA - TVS OKOMITA TRAČNA PILA
TVS (Dvostruka okomita tračna pila) ima tehnologiju uskog propiljka i efikasno odstranjuje dvije okomite strane trupaca do 400 mm promjera. TVS ima male troškove proizvodnje, raznovrsna je i napravljena čvrsto za dugogodišnji i pouzdani rad. TVS radi jednako kao samostalna pila ili uključena u postojeću pilansku liniju.
Pokretno postolje operatera ima sve kontrole za upravljanje čeličnom beskrajnom trakom, širinom piljenja, uključivanje lasera i po želji, računalom. Računalo može spremiti pet raznih izabranih debljina te omogućuje pilaru brzu promjenu veličine rezanja, zavisno od veličine trupca, smanjujući predsortiranje trupaca. Sustav TVS sa raznim brzinama posmaka čini raspiljivačicu najprilagodljivijom za skidanje dvije bočne strane ravnih trupaca, zakrivljenih trupaca, trupaca sa ravnom površinom i dasaka od 0-25 m/min.
Lančanici za okrugle trupce
- V-oblik lančanika gura trupce jednog po jednog kroz TVS, a nazubljene pritisne vodilice vode trupac. Razmak među trupcima može se namjestitit da odgovara standarnim duljinama trupca. Ova verzija je dobra za ravne trupce standardnih duljina.
- Lančanik sa šiljcima sa snažnim nazubljenim gornjim kotačima za stabilnost trupca kada prolazi kroz TVS. Trupci mogu biti natovareni na transportnu traku sa malim razmakom ili bez razmaka između njih. Ova verzija je idealna za povećanje proizvodnosti ravnih i zakrivljenih trupaca. Izlazno postolje ima tri mogućnosti za pridržavanje obradaka.
- Bočni diskovi – pneumatski pogonjene bočne ruke pridržavaju stranice prizme sve dok trupac ne dosegne željenu područje za ispadanje. Ruke se šire i otpuštaju dvije bočne strane.
- Bočni valjci sa spiralama smješteni su uzduž obje strane izlaznog postolja i kako trupac izlazi ili biva ispiljen, oba okorka padaju na postrane kotače i postepeno se miču prema van, sve dok ne padnu na poprečni transportni stol.
- Ekonomična verzija – Ona nema spiralne valjke ili bočne diskove te oba okorka padaju direktno na poprečni transportni stol.
